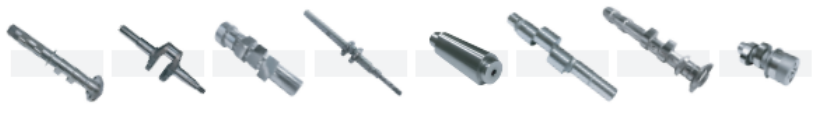

典型加工零件

机床主要特点

■ 采用CBN砂轮高速磨削，适用于批量生产高精度、高硬度的轴类零件外圆磨削;
■ 采用(LYNUC或华中)数控系统(也可以根据用户的要求，配置其它品牌的数控系统)配用三个伺服轴:砂轮架进给(X)、工件头架回转(C)、砂轮架纵向移动(Z)，其中砂轮架进给与工件头架回转两轴联动，实现凸轮随动磨削;
■ 三轴两联动，随动磨削凸轮非圆轮廓;
■ 尾架配用高刚性、高精度的密集滚珠直线轴承，具有液压或气压伸缩功能;
■ 配置独立的集中润滑系统，确保丝杠及导轨的定时定量润滑;
■ 配置全封闭式防护罩，外形美观，使用安全可靠。

机床配置

■ 适用于批量生产轴类零件，一次性同时磨削端面和外圆，在砂轮宽度满足的条件下可以一次性磨削多个台阶及端面，可实现成形磨削。零件的外形越复杂越能体现该机床的优势，在条件许可的情况下，可实现一人操作多台;
■ 采用武汉华中数控股份有限公司的世纪星HNC-808DG两轴联动系统(也可根据用户的要求进行配置其它数控系统;
■ 配置中原的自动测量仪在线测量，实现闭环自动磨削工作循环，以保证加工尺寸精度，可以根据用户的具体要求进行组合(也可以根据用户的要求进行配置其它量仪);
■ 配置独立电气柜(配置电气柜空调)、独立油箱;
■ 尾架采用滚珠做直线运动，具有气压伸缩功能;
■ 头架主轴及尾架主轴选用4#莫氏;
■ 配置自动的定量润滑泵，确保丝杠的润滑充分;
■ 配置的防护罩为全封闭型，确保安全操作;
■ 配置加大水箱和磁性分离器或纸质过滤机。

砂轮架

■ 横向进给
采用直线电机驱动，进给导轨配用Rexroth或THK直线导轨，滚珠丝杠采用台
湾品牌(也可以根据用户的要求，配置其它品牌的滚珠丝杠)。

■ 纵向移动
采用安川交流服电机通过滚珠丝杠驱动，移动导轨采用V平贴塑导轨，滚珠丝
杠采用台湾品牌(也可以根据用户的要求，配置其它品牌的滚珠丝杠)。

■ 砂轮主轴
砂轮主轴均采用高速、滚动轴承式、动静压主轴单元或直驱电主轴。

■ 修整主轴
采用高速滚动轴承式主轴单元。

工作精度

主要规格和技术参数

视频展示
